Quelles sont les différentes boîtes pliantes en carton ?

Bien qu'il existe de nombreux modèles de boîtes pliantes, trois caractéristiques clés permettent de les identifier : la fermeture du rabat supérieur, la structure porteuse du fond et l'assemblage ou le collage. La boîte idéale est celle qui protège le produit, permet le processus d'emballage prévu et offre une ouverture optimale sans gaspillage de carton ni de main-d'œuvre.

Commencez par quatre familles structurales.

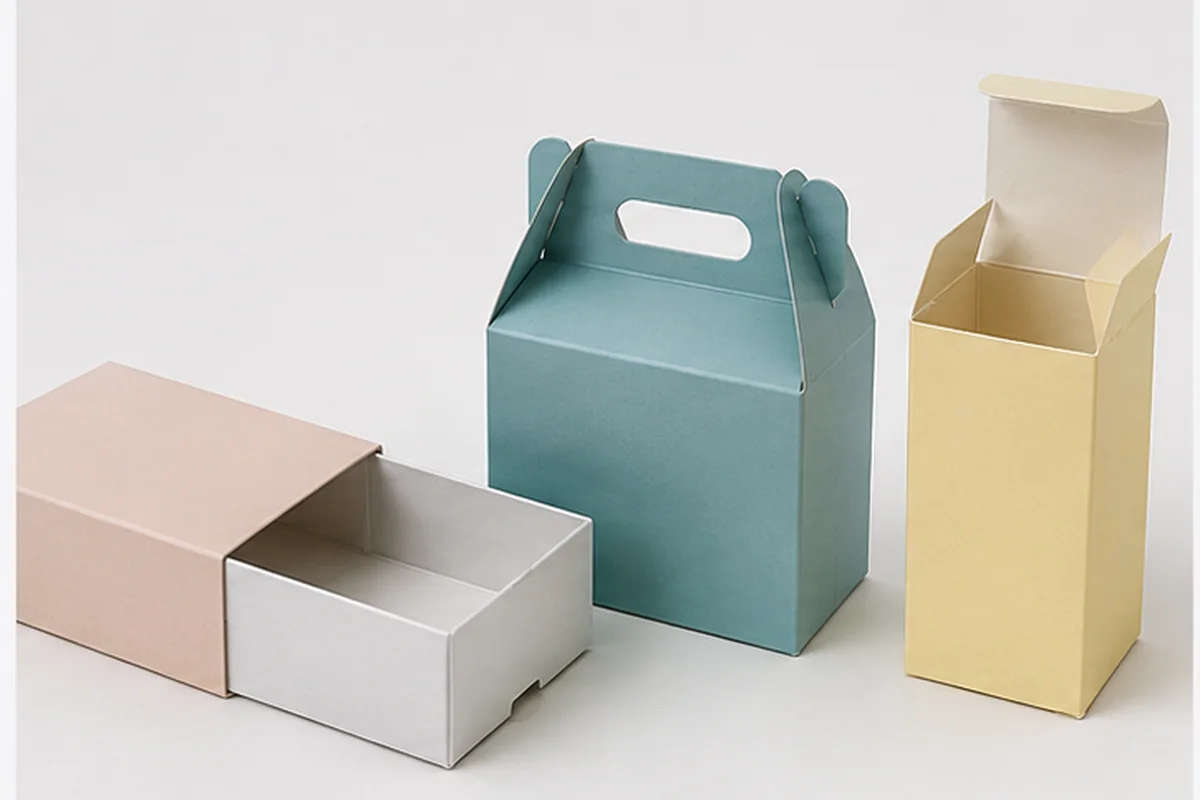

Les emballages pliants commerciaux les plus courants se répartissent en quatre grandes familles : les emballages à rabat, les emballages à fond collé ou verrouillé, les emballages à extrémités scellées et les emballages spéciaux en deux parties. Deux emballages de structure similaire peuvent avoir une apparence totalement différente une fois l’un décoré.

Lorsque le document vierge est classé au préalable, un écueil courant en matière d'approvisionnement est évité : l'approvisionnement basé sur des photos, sans savoir comment le document sera rempli, fermé et expédié.

Cartons à rabat réguliers

Un pli droit (ou STE) est un pli dont les deux rabats sont fermés dans le même sens, comme indiqué par les flèches. Idéal lorsque l'esthétique visuelle sans raccord est primordiale, il offre une surface d'affichage continue. Il est fréquemment utilisé dans les cosmétiques, les produits d'hygiène et de soins personnels, les petits appareils électroniques et autres produits de grande consommation.

L'orientation de l'ouverture doit être vérifiée lors du traçage. Si les deux fermetures sont positionnées dans la même direction, une planification imprécise des panneaux peut entraîner un positionnement incorrect de l'ouverture ou une pression d'ouverture excessive sur un panneau. Les tests de poids du produit et de maintien du rabat doivent être effectués avec le contenu réel du produit.

Les cartons à ouverture inversée sont des cartons qui peuvent être ouverts par l'extrémité et par le côté.

Le système RTE (Reverse Tuck) est une fermeture à rabat où le haut de l'emballage est replié contre le bas. Ce type de fermeture polyvalent permet une utilisation optimale du carton pour des formats variés et est couramment utilisé pour les petits emballages de produits de grande consommation.

Le format prêt à consommer (RTE) n'est pas forcément supérieur au format standard (STE) ; les acheteurs doivent tenir compte des éléments suivants pour faire leur choix : visibilité des joints de colle, ordre des panneaux, sens de remplissage et présentation du carton en rayon. Un échantillon physique vous permettra rapidement d'apprécier le rendu naturel d'une orientation particulière.

Cartons à fermeture automatique par le bas.

Le fond à verrouillage automatique est pré-collé pour former la base à l'ouverture du carton. Il facilite l'ajustement manuel du fond et permet de conditionner davantage de produits compatibles qu'un fond à rabat. Il est fréquemment utilisé pour les bouteilles, les pots et autres produits pour lesquels la rapidité de déballage ou la sécurité du fond sont des critères importants.

La complexité supplémentaire de la transformation doit être justifiée. Évaluez la régularité de l'ouverture de la base, sa planéité et la capacité de l'opérateur à introduire le produit sans accrocher les rabats internes.

Cartons inférieurs qui se verrouillent en place.

Un fond à verrouillage rapide ou à verrouillage 123 est composé de rabats emboîtables disposés en série. Il peut servir de base sécurisée, mais nécessite davantage d'intervention de l'opérateur qu'un fond automatique.

Ce type d'emballage peut convenir aux charges de produits modérées et aux lignes de conditionnement où le montage manuel est possible. Fournissez aux emballeurs un échantillon numéroté et un temps raisonnable pour l'emballage ; un carton robuste peut s'avérer un mauvais choix commercial s'il ralentit la production.

Cartons à fermeture hermétique

Les emballages à fermeture hermétique sont scellés par adhésif et non par rabats réutilisables. Ils peuvent être utilisés pour le conditionnement automatisé et offrent une présentation soignée, à condition que l'équipement et le système de scellage soient adaptés.

L’emballage ne comporte pas de dispositif d’inviolabilité par défaut. Si la preuve d’ouverture est nécessaire, l’ensemble du système de scellage, du support et du mécanisme d’ouverture doit être conçu et validé à cet effet.

Boîtes à manchon et à plateau

Un manchon s'emboîte sur un plateau ou enveloppe un autre emballage principal. Ce format permet de séparer l'élément à dévoiler de la surface extérieure de la marque et convient aux coffrets, confiseries, accessoires et présentations promotionnelles.

Ces deux composants ajoutent des éléments de matériau et d'assemblage. Précisez le jeu de glissement, l'orientation, les dispositifs d'arrêt et le maintien du produit dans le plateau. Un serrage excessif risque d'entraîner des rayures, tandis qu'un serrage insuffisant donnera une impression de flottement.

Cartons à pignon et à poignée :

Les boîtes à pignon permettent d'assembler les parties supérieures pour former un couvercle muni d'une poignée. Elles constituent une solution originale d'emballage et de transport pour les cadeaux, la restauration et les coffrets promotionnels.

La zone de la poignée amplifie la force exercée ; les tests doivent donc être effectués avec le produit chargé et pour la distance de transport prévue. Les graphistes ont également besoin d'une vue assemblée, car les panneaux qui apparaissent isolés sur une découpe plane convergeront selon des angles marqués.

Boîtes pliantes à fenêtre

Plusieurs gammes de produits peuvent être dotées d'une fenêtre. Celle-ci permet de mettre en valeur la couleur, la forme ou la texture du produit, tout en conservant l'identité visuelle de la marque. Elle peut rester ouverte ou être protégée par un film transparent, selon les exigences du marché et le niveau de protection souhaité.

Les fenêtres peuvent décoller le panneau et compliquer la séparation des matériaux. Évitez les plis critiques et les zones de tension ; vérifiez la visibilité du produit après son insertion dans le film ; déterminez si le film est réellement nécessaire.

Tableau de référence des types de boîtes pliantes

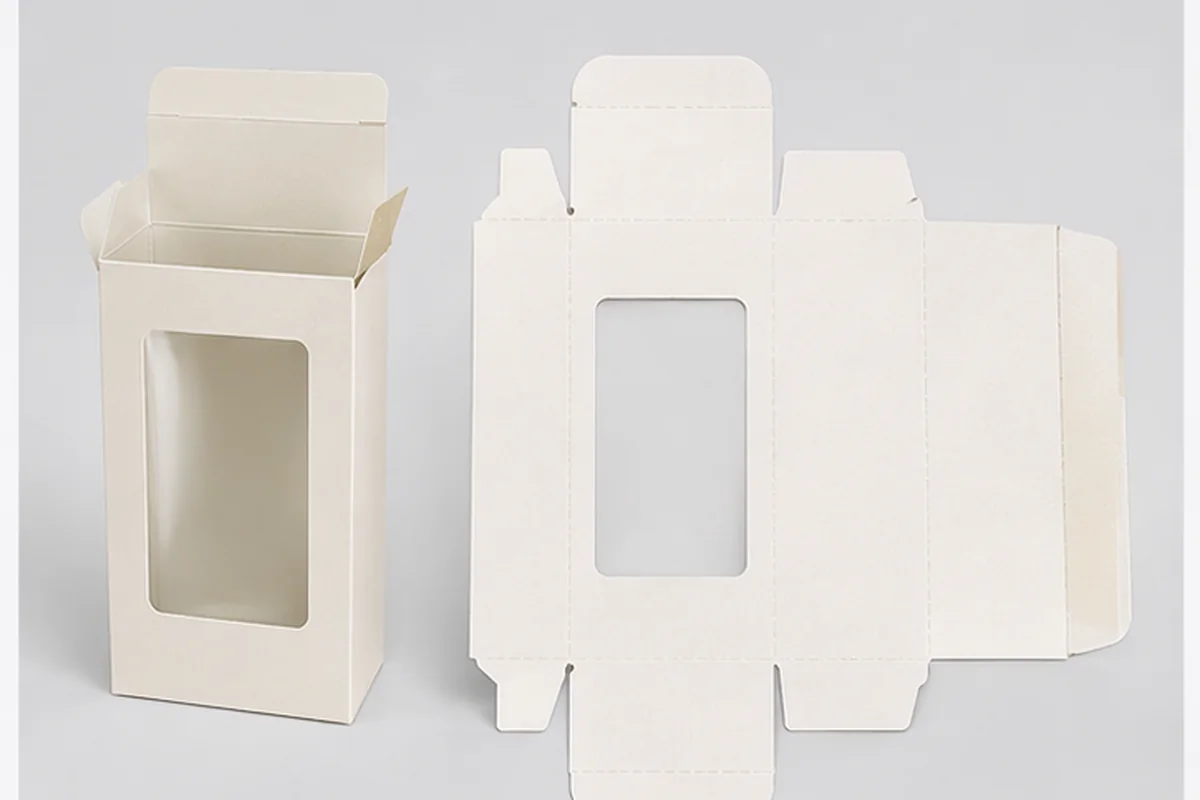

Identifier un carton à partir de son emballage plat vierge :

Commencez par le rabat de collage, puis examinez les quatre panneaux de la carrosserie. Repérez les rabats anti-poussière, les rabats de fermeture et les fermetures du fond. Généralement, les plis diagonaux sont pré-encollés, ce qui indique une base automatisée ; des formes de fond emboîtables suggèrent une conception à enclenchement. Les pochettes et les plateaux sont généralement fournis séparément.

Avant de réaliser le visuel, indiquez le recto, le verso, le dessus et le sens de remplissage. Pliez ensuite un échantillon imprimé à la main. Le gabarit de découpe n'est pas qu'un simple contour, c'est le plan de l'emballage.

Sélectionner par fonction, et non par nom

Les appellations industrielles peuvent varier selon les fournisseurs et les régions. Joignez un schéma de découpe, une photo du produit assemblé et un échantillon, en précisant le nom du modèle, afin que tous les interlocuteurs puissent parler de la même structure. Dans un document écrit, vérifiez les dimensions, le type de panneau, le sens du grain, le système de fermeture et le mode de livraison.

Le choix final doit être validé par le produit et les circuits de distribution. Ce n'est que lorsque la structure, le matériau et le processus d'emballage sont parfaitement adaptés qu'un carton classique peut constituer un emballage efficace.
